管外徑
Diameter of
pipemm |
管壁厚
Thichness of
pipemm |
翅片管長
length of
fin fan pipem |
翅片高
height of
fin fanmm |
翅片厚
Thickness of
fin fanmm |
翅片間距
Gap of
fin fan mm |
翅片齒寬
Width of tooth
of fin fanmm |
|
φ16-φ219 |
2-16 |
0.5-22 |
5-30 |
0.5-3 |
3-50 |
4.4-7.9 |

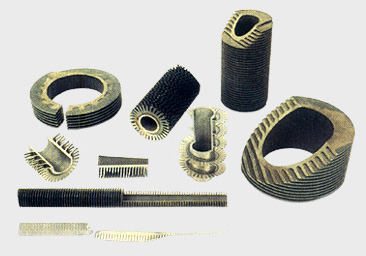

◆ 翅片管材質、種類
可焊翅片材質：碳鋼、耐腐蝕鋼、不銹鋼、合金鋼
可焊翅片形式：實齒、開齒
高頻焊螺旋翅片管是在鋼帶纏繞鋼管的同時，利用高頻電流的集膚效應和鄰近效應，對鋼帶和鋼管外表面加熱，直至塑性狀態或熔化，在纏繞鋼帶的一定壓力下完成焊接。這種高頻焊實為一種固相焊接。它與鑲嵌、釬焊（或整體熱鍍鋅）等方法相比，無論是在產品質量（翅片的焊合率高，可達95%），還是生產率及自動化程度上，都是優良。
高頻焊（high-frequency welding）是以固體電阻熱為能源。焊接時利用高頻電流在工件內產生的電阻熱使工件焊接區表層加熱到熔化或接近的塑性狀態，隨即施加（或不施加）頂鍛力而實現金屬的結合。因此它是一種固相電阻焊方法。高頻焊根據高頻電流在工件中產生熱的方式可分為接觸高頻焊和感應高頻焊。接觸高頻焊時，高頻電流通過與工件機械接觸而傳入工件。感應高頻焊時，高頻電流通過工件外部感應圈的耦合作用而在工件內產生感應電流。高頻焊是專業化較強的焊接方法，要根據產品配備專用設備。生產率高，焊接速度可達30m/min。主要用于制造管子時縱縫或螺旋縫的焊接。
